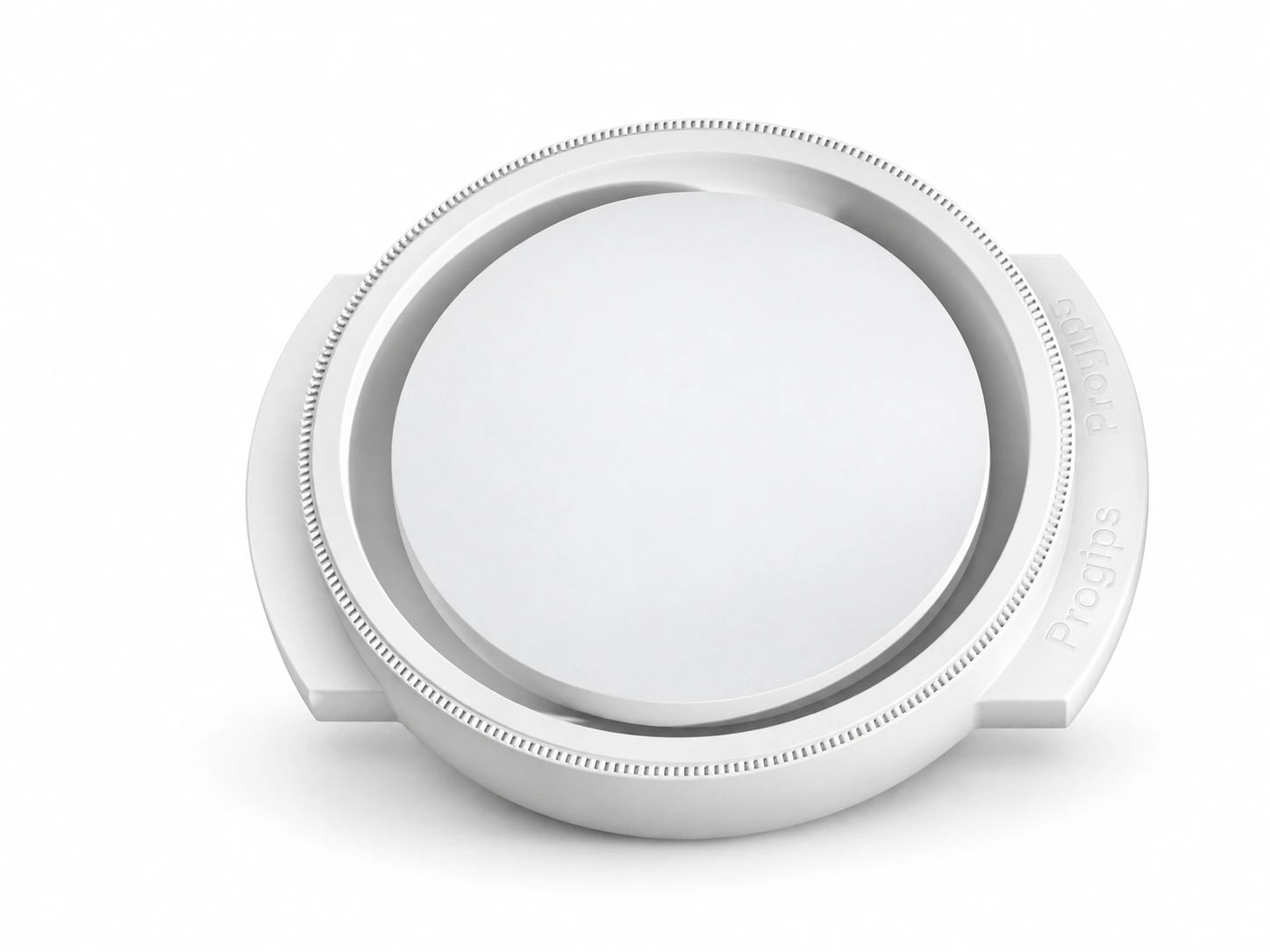

Priglaistomas apvalus oro difuzorius, skirtas montuoti į dviejų gipso kartono sluoksnių lubas.
Viename produkte galima pasirinkti norimą pajungimo skersmenį:
Ø100 mm
Ø125 mm
Reikiamas variantas pasirenkamas produkto pasirinkimo meniu prieš įdedant prekę į krepšelį.
Difuzorius montuojamas į GKP lubas ir užglaistomas kartu su jų paviršiumi. Po galutinės apdailos nelieka įprasto išsikišusio plastikinio ar metalinio rėmelio – matoma tik minimalistinė apvali oro anga.
Pagrindiniai privalumai
Galimas Ø100 mm arba Ø125 mm pajungimas
Skirtas 2 GKP sluoksnių luboms
Priglaistomas, berėmis dizainas
Pagamintas iš gipso kompozito

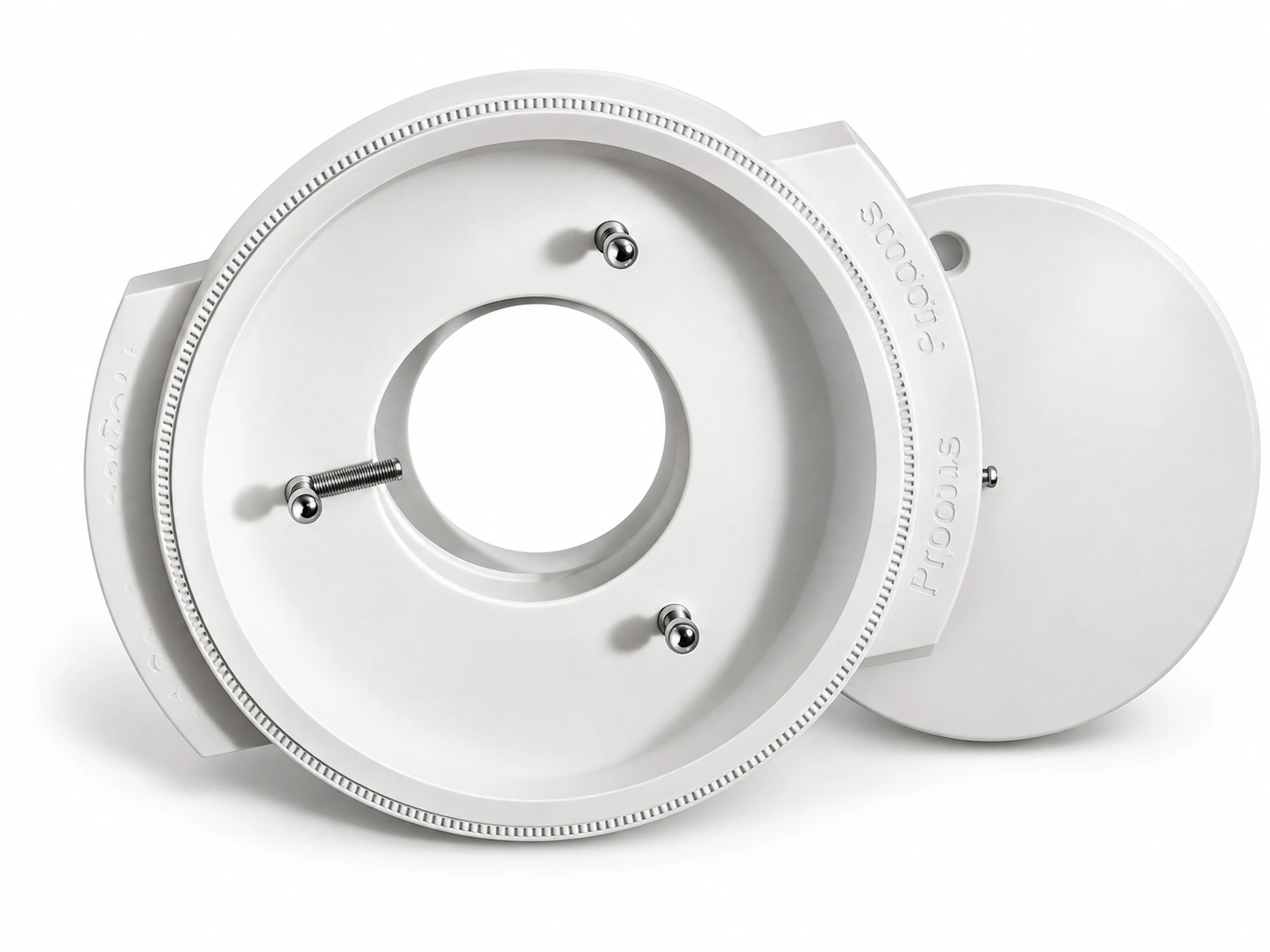

Magnetinė, nuimama centrinė kepurėlė
Tinka oro tiekimui ir ištraukimui
Gali būti glaistomas ir dažomas kartu su lubomis
Pagaminta Lietuvoje
Vientisas lubų vaizdas
Sumontavus difuzorių, jo kraštai užglaistomi kartu su gipso kartono paviršiumi. Po šlifavimo ir dažymo difuzorius vizualiai susilieja su lubomis ir tampa vientisa interjero dalimi.
Šis modelis tinka gyvenamosioms patalpoms, biurams ir kitoms erdvėms, kuriose naudojamos dviejų GKP sluoksnių lubos ir svarbus švarus, minimalistinis vėdinimo elementų vaizdas.
Svarbu: prieš užsakant pasirinkite reikiamą pajungimą – Ø100 mm arba Ø125 mm.
Techniniai duomenys
Pajungimas
Ø100 mm arba Ø125 mm
Forma
Apvali
Montavimo pritaikymas
2 gipso kartono sluoksnių luboms
Tipas
Priglaistomas, berėmis
Medžiaga
Gipso kompozitas
Centrinė dalis
Nuimama, magnetinė
Naudojimas
Oro tiekimui ir ištraukimui
Kilmės šalis
Lietuva
Laboratorinių bandymų rezultatai
PROGIPS apvalus priglaistomas difuzorius su Ø125 mm pajungimu buvo išbandytas
laboratorinėmis sąlygomis.
Žemiau pateikiami oro tiekimo ir ištraukimo bandymų rezultatai,
parodantys slėgio nuostolius esant skirtingiems oro srautams.

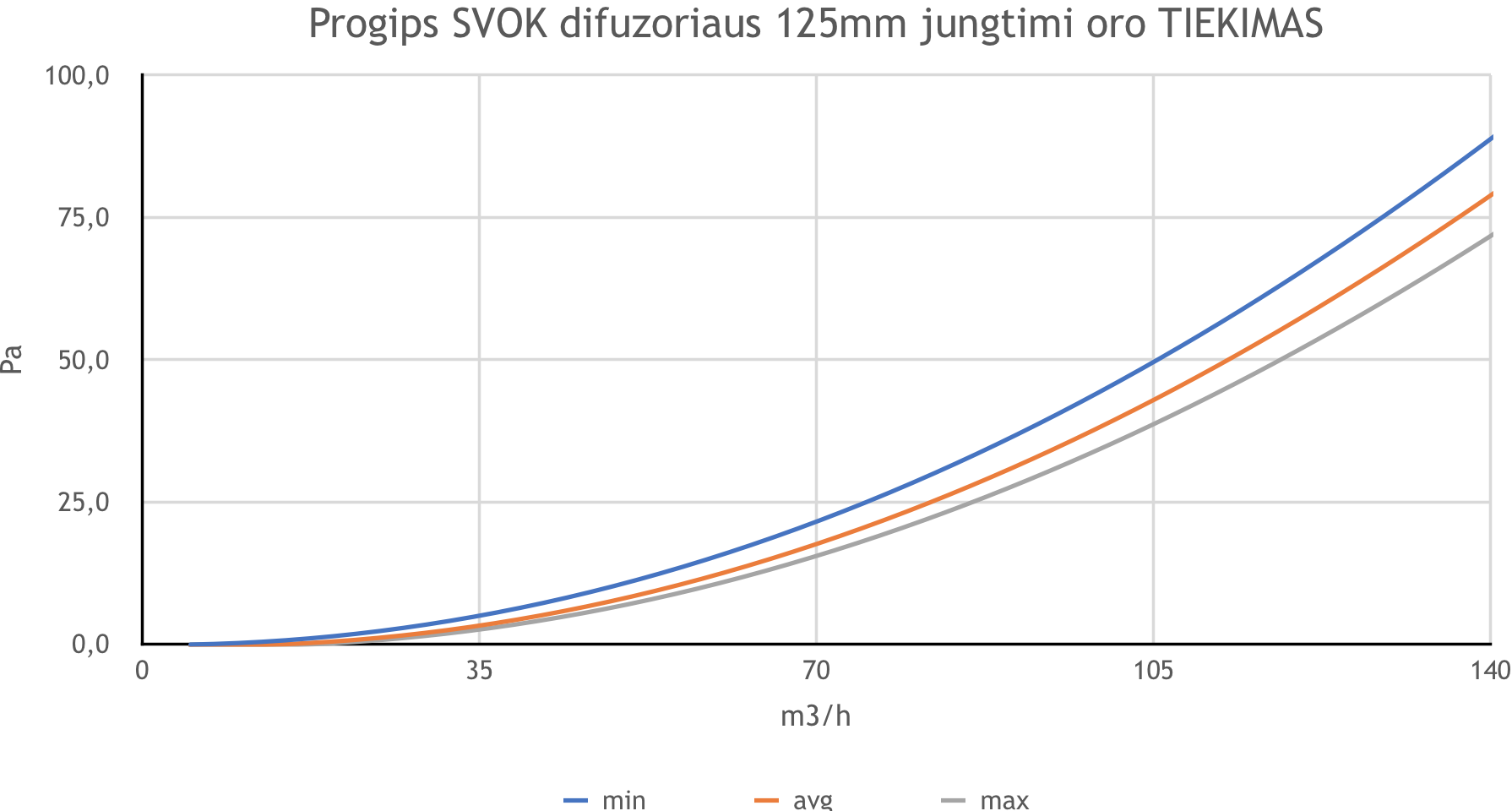

Oro tiekimo rezultatai
Ką rodo grafikas? Didėjant oro srautui, slėgio nuostolis didėja tolygiai.
Esant maždaug 105 m³/h oro srautui, slėgio nuostolis yra
apie 40–50 Pa, o ties maždaug 140 m³/h – apie 70–90 Pa.

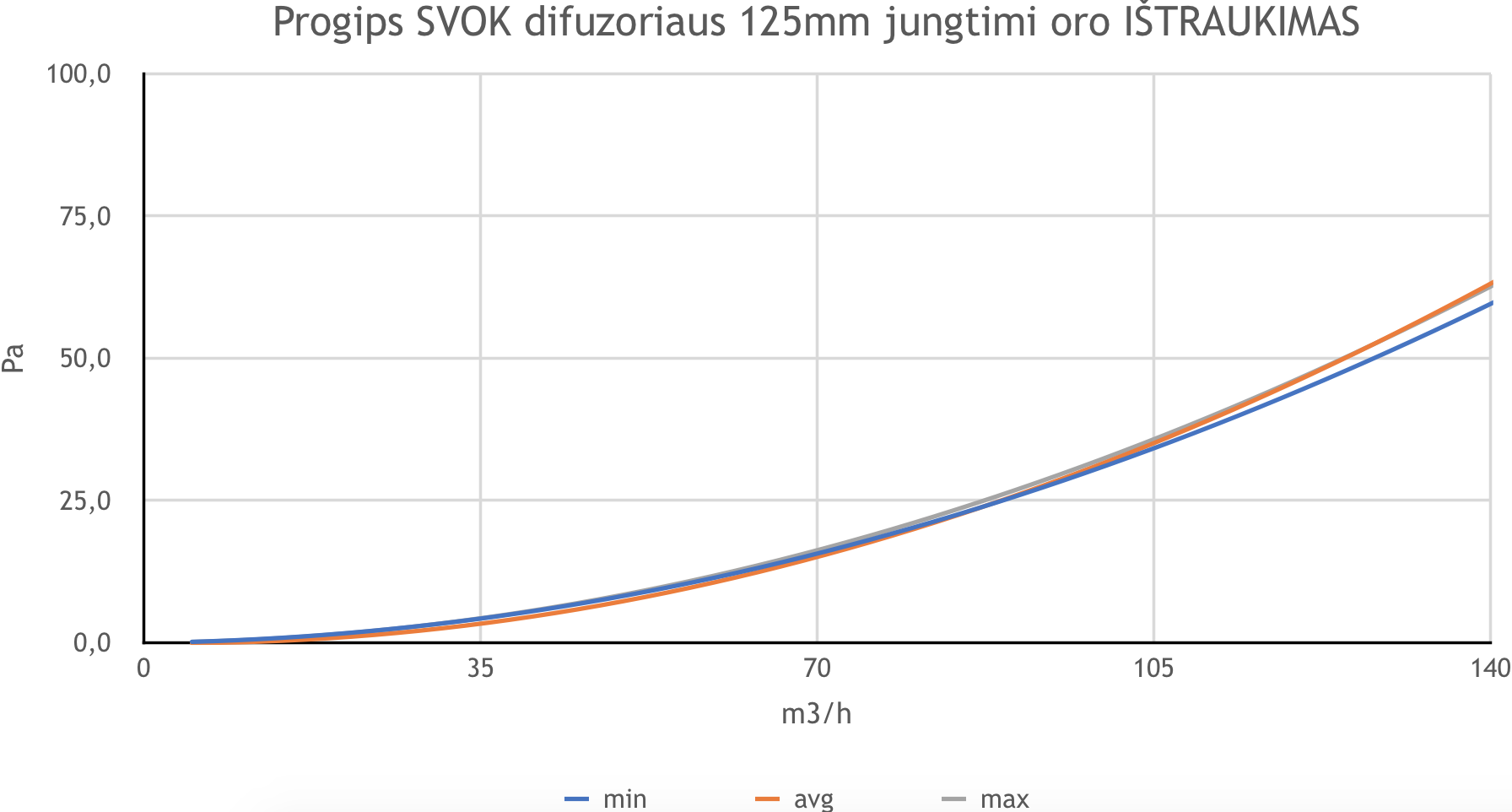

Oro ištraukimo rezultatai
Ką rodo grafikas? Oro ištraukimo metu slėgio nuostolis taip pat didėja
nuosekliai didėjant oro srautui.
Esant maždaug 105 m³/h oro srautui, slėgio nuostolis yra
apie 35 Pa, o ties maždaug 140 m³/h – apie 60–65 Pa.
Pastaba: laboratoriniai grafikai pateikti Ø125 mm pajungimo versijai.
Ø100 mm variante naudojamas tas pats difuzoriaus korpusas,
tačiau dėl mažesnio pajungimo skersmens sistemos charakteristikos
gali skirtis.
PROGIPS / MONTAVIMO INSTRUKCIJA
Difuzoriaus montavimas į GKP lubas
Keturi pagrindiniai etapai:
korpuso montavimas, glaistymas,
dažymas ir galutinis reguliavimas.
Montuokite pasirinktam GKP sluoksnių
skaičiui tinkamą difuzoriaus variantą.
01 / MONTAVIMAS
Korpuso tvirtinimas
Pirmiausia difuzoriaus korpusas
sumontuojamas į oro paskirstymo dėžutę.
Tik tuomet montuojama gipso kartono plokštė.
GKP plokštėje paruošiama Ø240 mm anga.
Anga gali būti šiek tiek didesnė,
tačiau neturi viršyti Ø280 mm.
Pritvirtinus plokštę, gipso montavimo
auselės priglunda prie jos paviršiaus,
o korpusas išsikiša apie 2 mm –
tai numatyta glaistymo sluoksniui.
Korpuso ir oro paskirstymo dėžutės jungtis
02 / GLAISTYMAS
Pirmasis glaistymo sluoksnis
Difuzoriaus ir gipso kartono
sandūra glaistoma kietėjančiu
gipso glaistu, pavyzdžiui, Knauf Uniflott.
Pirmuoju sluoksniu užpildomas
perėjimas tarp korpuso ir GKP plokštės,
paruošiant paviršių galutiniam išlyginimui.
Pirmojo glaistymo sluoksnio formavimas
03 / APDAILA
Galutinis glaistymas ir dažymas
Antruoju glaistymo sluoksniu
paviršius galutinai išlyginamas.
Glaistui išdžiūvus, jis nušlifuojamas
ir paruošiamas dažymui.
Dažomas lubų paviršius,
difuzoriaus korpusas ir
centrinė lėkštutė.
Svarbu neuždažyti reguliavimo elementų, varžtų.
Vientisa difuzoriaus ir lubų paviršiaus apdaila
04 / REGULIAVIMAS
Centrinės lėkštutės išlyginimas
Centrinės lėkštutės horizontali padėtis
reguliuojama trimis varžteliais – juos
įsukant arba atleidžiant nustatomas
reikiamas lėkštutės aukštis ir lygis.
Magnetinė lėkštutė turi specialius centravimo
griovelius, todėl uždėta automatiškai
centruojasi difuzoriaus korpuse.
Tarpelio aplink lėkštutę papildomai
reguliuoti nereikia.
Centrinės lėkštutės horizontalios padėties patikra
Pastaba dėl armavimo
GKP ir difuzoriaus sandūroje pagal
naudojamos apdailos sistemos reikalavimus
galima naudoti tinkamą armavimo juostą
ar stiklo audinio armavimo medžiagą.
Glaistymo ir džiūvimo sąlygų laikykitės
pagal pasirinktų medžiagų gamintojų
instrukcijas.
Apie šį modelį
Tai klasikinės apvalios formos PROGIPS priglaistomas difuzorius,
skirtas dviejų GKP sluoksnių luboms.
Viename produkto puslapyje galima pasirinkti vieną iš dviejų
vėdinimo sistemos pajungimų: Ø100 mm arba Ø125 mm.
Ø100 arba Ø125 mm pasirinkimas
Pajungimo dydį pasirinkite pagal naudojamos vėdinimo sistemos
ortakio skersmenį. Abu variantai išlaiko tą pačią apvalią
priglaistomo difuzoriaus išvaizdą.
Skirtas 2 GKP sluoksniams
Šio modelio konstrukcija pritaikyta luboms,
kuriose montuojami du gipso kartono sluoksniai.
Priglaistomas dizainas
Difuzoriaus kraštai integruojami į gipso kartono lubas ir
užglaistomi kartu su jų paviršiumi.
Po glaistymo ir dažymo lieka minimalistinė apvali oro anga
be matomo išorinio rėmelio.
Magnetinė centrinė dalis
Centrinė difuzoriaus dalis tvirtinama magnetais,
todėl ją galima lengvai nuimti, kai reikia prieiti
prie difuzoriaus vidaus.
Dažniausiai užduodami klausimai
Kokį pajungimą galima pasirinkti? Ø100 mm arba Ø125 mm.
Kiek GKP sluoksnių šiam modeliui reikia? Modelis skirtas 2 gipso kartono sluoksnių luboms.
Ar galima naudoti oro tiekimui ir ištraukimui? Taip. Difuzorius tinka tiek tiekiamam, tiek šalinamam orui.
Ar galima dažyti kartu su lubomis? Taip. Difuzorius pagamintas iš gipso kompozito ir skirtas
integruoti į GKP lubų apdailą.
Ar centrinė dalis nuimama? Taip. Ji tvirtinama magnetiniu būdu.
Trumpai: apvalus priglaistomas difuzorius 2 GKP sluoksnių luboms,
su pasirenkamu Ø100 mm arba Ø125 mm pajungimu.
