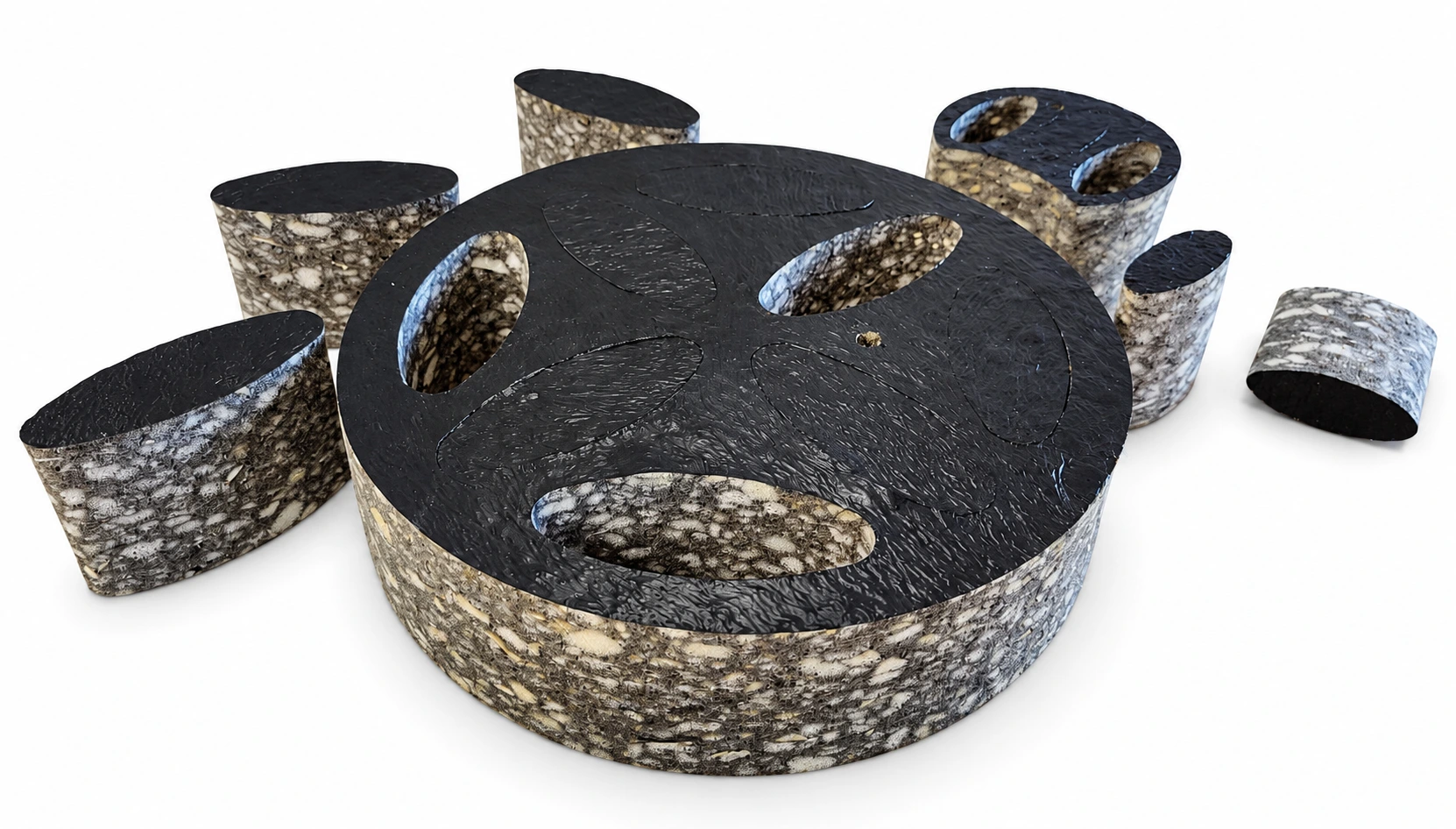

INNO-125-RP – akustinė oro srauto reguliavimo
sklendė, montuojama Ø125 mm vėdinimo ortakyje.
Ji leidžia reguliuoti oro srautą ir kartu
padeda slopinti ortakiu sklindantį garsą.
Suomijos gamintojo „Jeven“ sklendė pagaminta
iš elastingo, garsą sugeriančio poliuretano
putplasčio. Oro srautas reguliuojamas
keičiant atvirų angų skaičių.
Ortakio skersmuo Ø125 mm
Sklendės skersmuo Ø127 mm
Storis 50 mm
Oro srauto reguliavimas Keičiant atvirų angų skaičių
reguliuojamas oro pasipriešinimas.
Garso slopinimas Atvirų porų medžiaga sugeria
ortakiu sklindantį garsą.
Tiekimas ir ištraukimas Gali būti naudojama tiekiamo
ir šalinamo oro sistemose.
Paprastas montavimas Elastinga sklendė įstatoma
tiesiai į ortakį.
Oro srautas ir slėgio nuostoliai
Sklendės oro pralaidumas priklauso nuo
atvirų angų skaičiaus. Atveriant daugiau
angų, mažėja oro pasipriešinimas.
Oro srautas (m³/h), slėgio nuostoliai
Δp (Pa) ir garso galios lygis LWA.
Šaltinis – Jeven.
Kaip skaityti grafiką? Storos kreivės rodo skirtingas angų
atidarymo padėtis. Plonos LWA linijos
rodo sklendės generuojamo garso
galios lygį, o ne garso slopinimą.
Garso slopinimas
Gamintojo pateiktos garso slopinimo
reikšmės pagal ISO 7235.
Matavimai pateikiami atskiroms
oktavinėms dažnių juostoms.
Dažnis, Hz
3 atviros angos, dB
8 atviros angos, dB
63
5
1
125
6
1,5
250
5
1,5
500
5
2,5
1000
12
6
2000
13
6
4000
19
11
8000
21
18
Garso slopinimas priklauso nuo dažnio
ir angų konfigūracijos. Tai nėra
garantuotas patalpos triukšmo sumažėjimas.
Garso galios spektro pataisos
Garso galios spektrui apskaičiuoti
naudojama gamintojo formulė: LW = LWA + KW.
Įstatykite sklendę į ortakį,
laikydamiesi gamintojo
rekomenduojamų atstumų.
Sumontuokite oro difuzorių.
Išmatuokite oro srautą ir,
jei reikia, pakoreguokite
sklendės angų konfigūraciją.
Rekomenduojami montavimo atstumai
Oro kryptis
A, mm
B, mm
Oro tiekimas
50–350
50–250
Oro ištraukimas
0–50
50–250
A – atstumas nuo ortakio angos
iki pirmosios sklendės.
B – atstumas tarp nuosekliai
montuojamų sklendžių.
Montuojant būtina vadovautis
gamintojo schema.
Priežiūra
Prireikus sklendę galima išimti,
patikrinti angų būklę ir
atsargiai nuvalyti dulkes.
Dažniausiai užduodami klausimai
Kaip reguliuojamas oro srautas?
Reguliavimas atliekamas keičiant
atvirų sklendės angų skaičių.
Daugiau atvirų angų paprastai
reiškia mažesnį pasipriešinimą.
Ar sklendė slopina garsą?
Taip. Poliuretano putplasčio
struktūra padeda slopinti
ortakiu sklindantį garsą.
Slopinimo reikšmės priklauso
nuo dažnio ir angų skaičiaus.
Ar tinka oro tiekimui ir ištraukimui?
Taip, INNO-RP gali būti naudojama
abiejų tipų sistemose, laikantis
gamintojo montavimo rekomendacijų.
Ar galima montuoti kelias sklendes?
Taip, tam tikrais atvejais
galima naudoti kelias nuosekliai
sumontuotas sklendes. Būtina
atsižvelgti į bendrus slėgio
nuostolius ir montavimo atstumus.
Ar sklendė tinka Ø100 mm ortakiui?
Ne. Šis INNO-125-RP modelis
skirtas Ø125 mm ortakiui.
